Cette page vous fournit un descriptif des principaux connecteurs rencontrés en informatique.
Prises DIN
Fiches DIN mâles
Fiches DIN femelles
Socles DIN
Fiches DIN verrouillables
Fiches mini-DIN
Adaptateurs mini-DIN - RCA
| Fiches Din mâles |
 |
 |
|
Type
|
Désignation
|
Fig.
|
Prix approx. ttc
|
|---|---|---|---|
|
FM390
|
3 broches à 90°
|
1 | 1.70 € |
|
FM545
|
5 broches à 45°
|
3 | 1.40 € |
|
FM560
|
5 broches à 60°
|
4 |
1.80 € |
|
FM660
|
6 broches à 60°
|
6 | 2.00 € |
|
FM745
|
7 broches à 45°
|
7 |
2.00 € |
|
FM845
|
7 br à 45° + 1 centrale
|
8 | 2.00 € |
| Fiches Din femelles |
| Fiches en acier nickelé avec collier serre-câble. Contacts: plots et lyres en laiton étamé. Corps en polyamide noir. |
|
|
|
 |
|
Type
|
Désignation
|
Fig.
|
Prix approx. ttc
|
|---|---|---|---|
|
FF560
|
5 broches à 60°
|
4 |
1.60 € |
|
FF590
|
5 broches à 90°
|
5 | 1.60 € |
| Socles Din |
| Embases blindées à visser. Connexions à souder. | |
|
|
 |
|
Type
|
Désignation
|
Fig.
|
Prix approx. ttc
|
|---|---|---|---|
|
PB390
|
3 broches à 90° + blindage
|
1 | 1.80 € |
|
PB545
|
5 broches à 45° + blindage
|
3 |
1.80 € |
|
PB560
|
5 broches à 60° + blindage
|
4 | 2.40 € |
|
PB660
|
6 broches à 60° + blindage
|
6 |
2.00 € |
|
PB745
|
7 broches à 45° + blindage
|
7 | 2.40 € |
| Fiches Din verrouillables |
| Fiches et socles DIN métalliques à verrouillage 1/4 tour. Douilles et anneau de serrage en zamac. Protège câble en caoutchouc (excepté sur les socles). |
 |
|
Type
|
Désignation
|
Fig.
|
Prix approx. ttc
|
|---|---|---|---|
|
FM545V
|
Fiche mâle 5 pôles à 45°
|
1 | 7.00 € |
|
FF545V
|
Fiche femelle 5 pôles à 45°
|
2 | 8.00 € |
|
PB545V
|
Socle femelle 5 pôles à 45°
|
3 | 7.00 € |
|
PC545V
|
Socle 5 pôles à 45° pour CI
|
4 |
6.60 € |
|
FF560V
|
Fiche femelle 5 pôles à 60°
|
2 | 7.00 € |
| Fiches Mini-Din |
 Fiches mini-Din ou embases en acier nickelé. Contacts: plots et lyres en laiton étamé. Corps en polyamide noir. Connexions à souder. |
|||||
 |
 |
 |
 |
 |
 |
|
Fig. 1
|
Fig. 2
|
Fig. 3
|
Fig. 4
|
Fig. 5
|
Fig. 6
|
|
Type
|
Désignation
|
Fig.
|
Prix approx. ttc
|
|---|---|---|---|
|
MDC004
|
Mini-DIN mâle 4broches
|
2 | 2.40 € |
|
MDC006
|
Mini-DIN mâle 6 broches
|
4 |
2.40 € |
|
MDC008
|
Mini-DIN mâle 8 broches
|
6 | 2.40 € |
|
MDC104
|
Mini-DIN femelle 4 broches
|
2 | 3.00 € |
|
MDC105
|
Mini-DIN femelle 5 broches
|
3 | 3.00 € |
|
MDC106
|
Mini-DIN femelle 6 broches
|
4 | 3.00 € |
|
MDC107
|
Mini-DIN femelle 7 broches
|
5 | 3.00 € |
|
MDC108
|
Mini-DIN femelle 8 broches
|
6 | 3.00 € |
|
|
|||
|
MDC203
|
Embase mini-DIN 3 broches
|
1 | 2.10 € |
|
MDC204
|
Embase mini-DIN 4 broches
|
2 | 2.40 € |
|
MDC205
|
Embase mini-DIN 5 broches
|
3 | 2.10 € |
|
MDC206
|
Embase mini-DIN 6 broches
|
4 | 2.40 € |
|
MDC207
|
Embase mini-DIN 7 broches
|
5 | 2.10 € |
|
MDC208
|
Embase mini-DIN 8 broches
|
6 | 2.40 € |
| Adaptateurs mini-DIN - RCA |
|
Adaptateurs dorés de haute qualité pour applications audio/vidéo. |
||
 |
 |
 |
|
Fig. 1
|
Fig. 2
|
Fig. 3
|
|
Type
|
Désignation
|
Fig.
|
Prix approx. ttc
|
|---|---|---|---|
|
AVW138
|
Mini-DIN fem. 4 Br <-> RCA femelle
|
1 | 9.50 € |
|
AVW139
|
Mini-DIN fem. 4 Br <-> RCA mâle
|
2 | 9.50 € |
|
AVW140
|
Mini-DIN mâle 4 Br <-> RCA femelle
|
2 | 9.50 € |
Prises Jacks
Connecteurs Jacks mâles
Connecteurs Jacks femelles
Connecteurs Jacks châssis
Adaptateurs Jacks et RCA
| Connecteurs jacks mâles |
 |
 |
 |
 |
|
Fig. 1
|
Fig. 2
|
Fig. 3
|
Fig. 4
|
 |
 |
 |
 |
|
Fig. 5
|
Fig. 6
|
Fig. 7
|
Fig. 8
|
 |
 |
 |
 |
|
Fig. 9
|
Fig. 10
|
Fig. 11
|
Fig. 12
|
 |
 |
 |
|
|
Fig. 13
|
Fig. 14
|
Fig. 15
|
|
Type
|
Désignation
|
Fig.
|
Prix approx. ttc
|
|---|---|---|---|
|
PG104P
|
Fiche mono 2.5 mm plastique
|
1 | 0.60 € |
|
PG204P
|
Fiche stéréo 2.5 mm plastique
|
2 | 0.70 € |
|
PG103P
|
Fiche mono 3.5 mm plastique
|
3 | 0.60 € |
|
PG203P
|
Fiche stéréo 3.5 mm plastique
|
4 | 0.60 € |
|
PG103M
|
Fiche mono 3.5 mm métal
|
5 | 1.00 € |
|
PG203M
|
Fiche stéréo 3.5 mm métal
|
6 | 1.00 € |
|
TG208P
|
Fiche mono 6.35 mm plastique
|
7 | 0.90 € |
|
TG213P
|
Fiche stéréo 6.35 mm plastique
|
8 | 1.00 € |
|
TG208M
|
Fiche mono 6.35 mm métal
|
9 | 1.30 € |
|
TG213M
|
Fiche stéréo 6.35 mm métal
|
10 | 1.40 € |
|
TF208D
|
Fiche mono 6.35 mm dorée
|
11 | 2.00 € |
|
TF208B
|
Fiche mono 6.35 mm noire
|
12 | 3.40 € |
|
TF208R
|
Fiche mono 6.35 mm rouge
|
13 | 3.40 € |
|
TF213B
|
Fiche stéréo 6.35 mm noire
|
14 | 3.40 € |
|
TF213R
|
Fiche stéréo 6.35 mm rouge
|
15 | 3.40 € |
| Connecteurs jacks femelles |
 |
 |
 |
 |
|
Fig. 1
|
Fig. 2
|
Fig. 3
|
Fig. 4
|
|
Type
|
Désignation
|
Fig.
|
Prix approx. ttc
|
|---|---|---|---|
|
PF104P
|
Fiche mono 2.5 mm plastique
|
1 | 0.80 € |
|
PF204P
|
Fiche stéréo 2.5 mm plastique
|
1 | 0.80 € |
|
PF103P
|
Fiche mono 3.5 mm plastique
|
2 | 0.70 € |
|
PF203P
|
Fiche stéréo 3.5 mm plastique
|
2 | 0.80 € |
|
TF208P
|
Fiche mono 6.35 mm plastique
|
3 | 1.20 € |
|
TF213P
|
Fiche stéréo 6.35 mm plastique
|
3 | 1.20 € |
|
TF208M
|
Fiche mono 6.35 mm métal
|
4 | 2.40 € |
|
TF213M
|
Fiche stéréo 6.35 mm métal
|
4 | 2.40 € |
| Connecteurs jacks châssis |
| Connecteurs Jacks châssis à visser sur châssis ou à souder sur circuit imprimé. |
|||
 |
 |
 |
 |
|
Fig. 1
|
Fig. 2
|
Fig. 3
|
Fig. 4
|
 |
 |
 |
 |
|
Fig. 5
|
Fig. 6
|
Fig. 7
|
Fig. 8
|
|
Type
|
Désignation
|
Fig.
|
Prix approx. ttc
|
|---|---|---|---|
|
CG104
|
Mono 2.5 mm
|
1 | 0.70 € |
|
CG203
|
Mono 3.5 mm + coupure
|
2 | 0.70 € |
|
JR1207
|
Stéréo 3.5 mm sans coupure
|
3 | 1.70 € |
|
LUC35
|
Stéréo 3.5 mm sans coupure
|
4 | 1.30 € |
|
FS352
|
CI stéréo 3.5 mm + coupure
|
5 | 0.80 € |
|
CG208
|
Mono 6.35 mm + coupure
|
6 | 1.20 € |
|
CG213
|
Stéréo 6.35 mm + coupure
|
7 | 2.20 € |
|
MZ208
|
CI stéréo 6.35 mm + coupure
|
8 | 1.80 € |
| Adaptateurs jacks |
 |
 |
 |
 |
|
Fig. 1
|
Fig. 2
|
Fig. 3
|
Fig. 4
|
 |
 |
 |
 |
|
Fig. 5
|
Fig. 6
|
Fig. 7
|
Fig. 8
|
 |
 |
 |
 |
|
Fig. 9
|
Fig. 10
|
Fig. 11
|
Fig. 12
|
 |
 |
 |
 |
|
Fig. 13
|
Fig. 14
|
Fig. 15
|
Fig. 16
|
 |
 |
 |
 |
|
Fig. 17
|
Fig. 18
|
Fig. 19
|
Fig. 20
|
 |
 |
 |
 |
|
Fig. 21
|
Fig. 22
|
Fig. 23
|
Fig. 24
|
|
ENTREE (femelle)
|
SORTIE (mâle)
|
Fig.
|
Prix approx. ttc
|
|---|---|---|---|
|
3.5 mono
|
2.5 mono
|
1 | 1.50 € |
|
3.5 stéréo
|
2.5 stéréo
|
2 | 1.50 € |
|
3.5 stéréo
|
3.5 mono
|
3 | 1.50 € |
|
6.35 mono
|
3.5 mono
|
4 | 1.50 € |
|
6.35 stéréo
|
3.5 stéréo
|
5 | 1.50 € |
|
3.5 mono
|
6.35 mono
|
6 | 1.50 € |
|
3.5 stéréo
|
6.35 stéréo
|
7 | 1.50 € |
|
2 x 3.5 mono
|
3.5 mono
|
8 | 1.50 € |
|
2 x 3.5 stéréo
|
3.5 stéréo
|
9 | 1.50 € |
|
2 x 6.35 stéréo
|
6.35 stéréo
|
10 | 1.50 € |
|
RCA
|
3.5 mono
|
11 | 1.50 € |
|
6.35 mono
|
RCA
|
12 | 1.50 € |
|
3.5 mono
|
RCA
|
13 | 1.50 € |
|
2 x RCA
|
3.5 stéréo
|
14 | 1.50 € |
|
2 x RCA
|
6.35 stéréo
|
15 | 1.50 € |
|
2 x 3.5 mono
|
RCA
|
16 | 1.80 € |
|
RCA femelle
|
6.35 mono
|
17 | 1.50 € |
|
RCA femelle dorée
|
6.35 mono doré
|
18 | 3.90 € |
|
RCA femelle
|
RCA femelle
|
19 | 1.50 € |
|
2 x RCA femelle dorée
|
2 x RCA femelle dorée
|
20 | 2.40 € |
|
3 x RCA femelle dorée
|
3 x RCA femelle dorée
|
21 | 3.60 € |
|
RCA mâle
|
RCA
|
22 | 2.80 € |
|
2 x RCA femelle
|
RCA mâle
|
23 | 1.50 € |
|
RCA femelle dorée
|
RCA mâle dorée
|
24 | 1.60 € |
Non, les images ne sont pas "de travers", c'est un pur effet d'optique !!
DVI

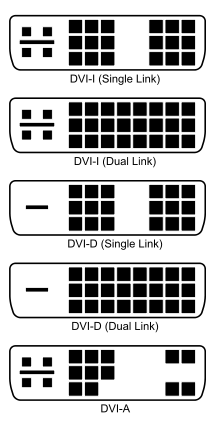

Il existe trois types de prises DVI
- le DVI-A (DVI-Analog) qui transmet uniquement le signal analogique ;
- le DVI-D (DVI-Digital) qui transmet uniquement le signal numérique ;
- le DVI-I (DVI-Integrated) qui transmet (sur des broches séparées) soit le signal numérique du DVI-D, soit le signal analogique du DVI-A (un seul type de signal selon ce qui est branché, sans faire de conversion de l'un vers l'autre).
Les détrompeurs présents sur le DVI-A et le DVI-I mâle, empêchent de les connecter à une prise DVI-D femelle, ceci afin d'éviter de brancher une source analogique sur une entrée purement numérique, ce qui est incompatible.
Actuellement, la plupart des sorties DVI des cartes graphiques sont des DVI-I. Or, si l'écran propose une entrée DVI, il affichera le signal des broches numériques (autrement dit les broches de la norme DVI-D) et ignorera le signal des broches analogiques. Le DVI-A permet de conserver la possibilité d'utiliser un écran cathodique, via un adaptateur « DVI vers VGA », disposant d'un côté une prise DVI et de l'autre une prise VGA.
Les connecteurs DVI-I sont donc utilisés comme des DVI-A ou des DVI-D suivant le type de signal qu'ils produisent : analogique ou numérique.
USB
Voici les différents type d'USB (Universal Serial Bus) :
(Voir plus d'infos sur le site de Wikipedia).
USB type A, le plus courant.
USB type B, plus petit et carré, souvent présent sur les imprimantes, scanners, etc.
Mini USB (type B), souvent sur baladeurs et appareils photos.
La prise de gauche a la forme la plus répandue.
Hot plug : l'usb peut être branché à chaud.
FireWire (aussi appelées IEEE1394 ou encore iLINK)
Deux types de connecteurs: Le normal à 6 broches (à gauche)à et le mini à 4 broches (à droite).
Mâles :
Femelles :
Il y a plusieurs vitesses de bus, les plus courantes sont 400 et 800mbps (il y a plus), voici le connecteur firewire 800 :
Mâle et Femelle.
Hot plug : le firewire peut être branché à chaud.
Prises et câbles Réseau Ethernet

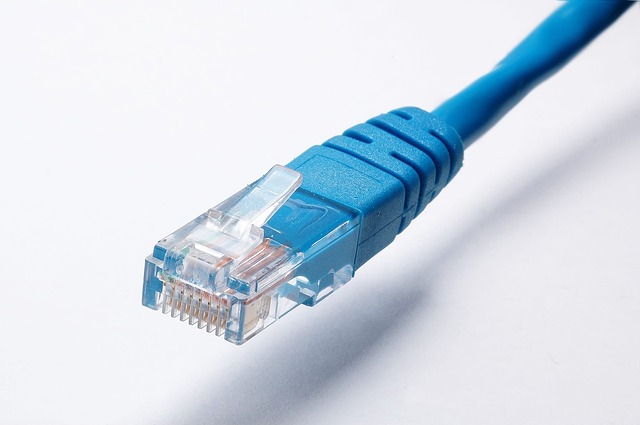

Ethernet est le nom du protocole réseau. Le nom de la prise est RJ45.

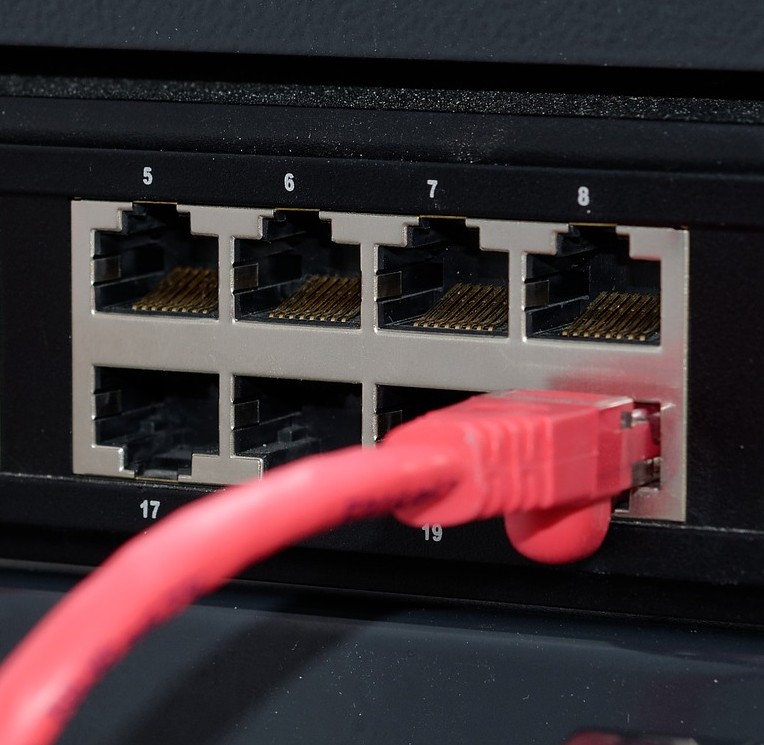

Mâle et Femelle
Les câbles réseau sont souvent "affublés" d'acronymes (UTP, STP, FTP, SFTP) qui sont généralement incompréhensibles pour la majeure partie des utilisateurs.
La différence entre un câble STP et FTP est le type de blindage. Du pire vers le meilleur, nous avons :
UTP : Ce n'est tout simplement pas blindé.
STP : Le blindage est réalisé à l'aide d'une tresse métallique entourant les fils conducteurs. Ce type de blindage est similaire aux câbles coaxiaux.
FTP : Le blindage est une feuille de métal (de l'aluminium généralement). Le "F" de FTP est pour "foiled" et cela signifie "feuilleté" ("foil" en anglais signifie "feuille de métal").
SFTP : C'est un câble "super" blindé, alliant les deux types de blindage STP et FTP.
Connecteurs d'alimentation de type jack (et associés)
| Fiches d'alimentation de 1,0 à 2,5 mm. Les modèles FA215P et FA250P sont des fiches professionnelles. Les socles CI215 et CI250 sont à souder sur circuit imprimé. |
||||
 |
 |
 |
||
|
Fig. 1
|
Fig. 2
|
Fig. 3
|
||
 |
 |
 |
||
|
Fig. 4
|
Fig. 5
|
Fig. 6
|
||
 |
 |
 |
||
|
Fig. 7
|
Fig. 8
|
Fig. 9
|
||
|
Type
| Ø int | Ø ext | Longueur | Fig. | Prix approx. ttc |
|---|---|---|---|---|---|
|
FA100
|
1,0 mm | 3,4 mm | 9,5 mm | 1 | 0.60 € |
|
FA130
|
1,3 mm | 3,4 mm | 9,5 mm | 1 | 0.60 € |
|
FA170
|
1,7 mm | 4,0 mm | 9,5 mm | 2 | 3.00 € |
|
FA215
|
2,1 mm | 5,5 mm | 9,5 mm | 3 | 0.60 € |
|
FA215P
|
2,1 mm | 5,5 mm | 9,5 mm | 4 | 1.30 € |
|
FA216
|
2,1 mm | 5,5 mm | 14 mm | 5 | 0.60 € |
|
FA250
|
2,5 mm | 5,5 mm | 9,5 mm | 3 | 0.80 € |
|
FA250P
|
2,5 mm | 5,5 mm | 9,5 mm | 4 | 1.30 € |
|
CD005
|
3,1 mm | 6,3 mm | 9,5 mm | 4 | 0.80 € |
|
CD006
|
3,6 mm | 6,3 mm | 9,5 mm | 4 | 0.90 € |
|
FA251
|
2,5 mm | 5,5 mm | 14 mm | 5 | 0.80 € |
|
SA215
|
2,1mm | 5,5 mm | 9,5 mm | 6 | 0.80 € |
|
SA250
|
2,5 mm | 5,5 mm | 9,5 mm | 6 | 0.80 € |
|
SC215
|
2,1 mm | 5,5 mm | 9,5 mm | 7 | 3.00 € |
|
SC255
|
2,5 mm | 5,5 mm | 9,5 mm | 7 | 3.00 € |
|
CI215
|
2,1 mm | 5,5 mm | 9,5 mm | 8 | 1.30 € |
|
CI250
|
2,5 mm | 5,5 mm | 9,5 mm | 8 | 1.70 € |
|
CD013
|
2,1 mm | 5,5 mm | 9,5 mm | 9 | 1.20 € |
|
CD011
|
2,5 mm | 5,5 mm | 9,5 mm | 9 | 1.20 € |
Connecteurs d'alimentation
Voici les différents types de connecteurs d'alimentation de type PC et dérivés (coté appareil) :
La liste ci-dessous est tirée de Wikipedia :Contenu soumis à la licence CC-BY-SA. Source : Article CEI 60320 de Wikipédia en français (auteurs)Voici les différents types de connecteurs d'alimentation coté prise électrique (càd coté mur) :
La liste ci-dessous est tirée de Wikipedia :Contenu soumis à la licence CC-BY-SA. Source : Article Prise électrique de Wikipédia en français (auteurs)Il y a, sur le site de Wikipedia, une référence à l'excellent site : "https://www.priseselectriques.info" idéal pour les voyages !
